Отопительная печь ТМФ Огонь Батарея-5 антрацит в Могилёве

ТМФ (ранее TMF) — российский производитель банных печей, отопительных воздухогрейных котлов и печей, портативных печей и каминов. Волна успеха банных печей ТМФ прокатилась от Москвы до самых до окраин и закономерно перевалила через государственные и языковые барьеры с соседними странами.

Печи разрабатываются и производятся в Новосибирске. Новосибирск — третий город в России, считается научной, промышленной и культурной столицей Сибири. Сибирь является одним из самых холодных регионов мира. Печи ТМФ проверены суровыми сибирскими морозами.

В 2011 году на территории Российской Федерации было проведено исследование рынка печной продукции, по результатам которого «ТМФ» признан самой популярной маркой банных и отопительных печей в России.

Серийно выпускается 4 модели печи с номинальной мощностью от 6 до 16 кВт, для отопления помещений с максимальным объемом от 100 до 250 куб.м.

В соответствии с увеличением указанных параметров, модели носят следующие названия:

«Огонь-батарея 5», «Огонь-батарея 7», «Огонь-батарея 9», «Огонь-батарея 11».

Числа 5, 7, 9, 11 в обозначении моделей печей соответствуют количеству пар щелевых конвекторов, которыми оснащена печь или количеству щелевых конвекторов, видимых с одной стороны.

Совершенных теплотехнических характеристик печи «Огонь-батареи» удалось достичь при помощи компьютерного математического моделирования. Все детали устройства изготовлены с применением цифровых технологий, что позволяет свести к минимуму негативное влияние человеческого фактора на качество сборки. Элегантный внешний вид печи позволяет установить ее в любом современном жилом помещении. На видимых поверхностях печи нет ни одного сварного шва. Самый вместительный топливник в своем классе позволяет загрузить в печь максимальное количество дров для длительного непрерывного горения. Сменная защита от прогорания предохраняет нижнюю часть топливника печи в месте скопления горячих углей. При необходимости защита легко меняется на новую в домашних условиях. Герметичный зольник с замком исключает неконтролируемый подсос воздуха на колосник. Тонкая регулировка интенсивности горения позволяет бесступенчато выбирать любой режим горения — от интенсивного до полного затухания печи.

• Стильный дизайн позволяет устанавливать печь в самом современном интерьере.
• Чугунная конфорка с двумя кольцами разных диаметров позволяет готовить пищу на открытом огне в посуде разного размера, загружать топливо сверху и прочищать от сажи верхнюю часть печи.
• Нержавеющий бак-теплообменник (в модификациях с литерой «Б») позволяет нагревать воду для бытовых нужд.
• Высокоэффективные щелевые конвекторы защищают от жесткого инфракрасного излучения и преобразуют до 77% полезного тепла в мягкие конвекционные потоки.
• Вместительный топливник позволяет заполнить печь максимальным количеством дров для длительного непрерывного горения.
• Большая вертикально-ориентированная дверца топливника позволяет удобно наполнять печь дровами до самого верха.
• Тонкая регулировка интенсивности горения позволяет бесступенчато выбирать любой режим работы печи.
• Универсальный выход дымовой трубы позволяет одинаково удобно выводить дымовую трубу и вверх, и назад.
• Фиксатор положения заслонки дымохода надежно удерживает ее в выбранном Вами положении.
• Продуманная геометрия топливника исключает скопление не прогоревшего топлива. которое постепенно ссыпается на колосник под действием силы тяжести.
• Сменная защита предохраняет топливник от прогорания в месте скопления горячих углей.
• Уплотненный зольный ящик с замком исключает неконтролируемую подачу воздуха, но при этом удалять золу, по прежнему легко и удобно.

Объем камеры сгорания, л.: 35.

Номинальная мощность, кВт: 6.

Максимальный объем отапливаемого помещения, куб.м.: 100.

Максимальный объем отапливаемого помещения, кв.м: 37.

Максимальный объем загрузки топлива, л: 30.

Максимальная толщина стенок топки, мм: 3 .

Материал: Конструкционная сталь.

Диаметр проема топочной дверцы, мм: 150х300 .

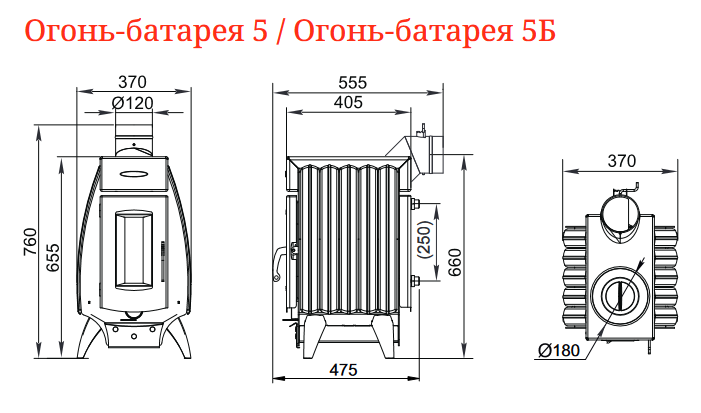

Размер ширина, мм: 370.

Размер глубина, мм : 555.

Размер высота, мм: 760.

Максимальная длина полена, мм: 295.

Дефлектор (3) отделяет пространство топливника от патрубка дымоотвода.

Щелевые панели конвектора (11) на боковых поверхностях печи экранируют жесткое инфракрасное излучение, исходящее от топки и ускоряют прогрев окружающего воздуха. Их оригинальная форма позволяет вписать печь в современный интерьер.

В модификации «Б» в задней части топливника (внутри) установлен бак-теплообменник (12) для нагрева воды для бытовых нужд. Штуцера для присоединения системы водонагрева с наружной резьбой G3/4 выступают через задний конвектор.

Высокая вертикально-ориентированная дверца топливника открывается на угол 120°, что позволяет удобно загружать печь дровами до самого верха.

Дверца топливника (4) имеет полость, с установленным в ней уплотнителем. Он обеспечивает плотность прижима дверцы к корпусу печи. Механизм запирания надежно фиксирует дверцу в закрытом положение поворотом ручки. На дверце имеется светопрозрачный экран из жаропрочного стекла «SCHOTT ROBAX» (5).

При розжиге печи первичный воздух, необходимый для горения, подается к топливу через неплотно закрытый зольный ящик (8) и чугунный колосник (13). Это обеспечивает форсирование горения и получения мощного высокотемпературного пламени в момент розжига.

Для дальнейшей работы печи, воздух, необходимый для горения, подается через клапан тонкой регулировки (7) под дверкой топки.

Наличие клапана позволяет бесступенчато выбирать любой режим горения – от номинального до минимального.

Вторичный воздух поступает в топку через «дожигатели».

В нижней части топливника устанавливается сменная защита (15) с колосником (13).

Продуманная геометрия нижней части топливника исключает скопление не прогоревших углей. Зола и шлак под действием силы тяжести постепенно ссыпается на чугунный колосник (13) и через его щели попадают в зольный ящик, с помощью которого можно легко производить очистку печи, не прерывая процесса горения.

В печах «Огонь-батарея» установлен уплотненный зольный ящик. При переходе в экономичный режим горения он задвигается в зольник и «защелкивается» за выступ. Уплотнитель на передней стенке ящика обеспечивает плотное закрытие.

Верхняя поверхность корпуса используется в качестве варочного настила (1). Чтобы ускорить приготовление пищи на варочном настиле имеется чугунная конфорка (2) (это может быть сплошная конфорка или кружок с крышкой).

Газообразные продукты горения направляются в дымоход через выход для дымовой трубы диаметром 120 мм, размещенный в задней части печи. В выходе для дымовой трубы имеется заслонка для регулирования тяги в дымоходе.

Дымоход (дымовая труба) – это средство вытяжки отработанных газов, он обеспечивает тягу, которая способствует непрерывному поступлению воздуха в отопительное оборудование, необходимого для нормального процесса горения. Данная печь приспособлена только для работы на естественной тяге.

Печь должна иметь свой собственный дымоход.

Тяга — это естественное движение воздуха или газов через дымоход. Она возникает благодаря свойству теплого воздуха подниматься вверх. По мере движения теплого воздуха по дымоходу, создается низкое давление в месте соединения печи с дымоходом. Большее давление снаружи печи заставляет воздух двигаться в область с меньшим давлением – в область топливника. Таким образом, происходит поступление воздуха в топку. Этот постоянный приток воздуха и является тягой.

Если не создать тягу определенной величины печь не будет работать эффективно.

Оптимальная тяга для работы печей равна 12±2 Па.
